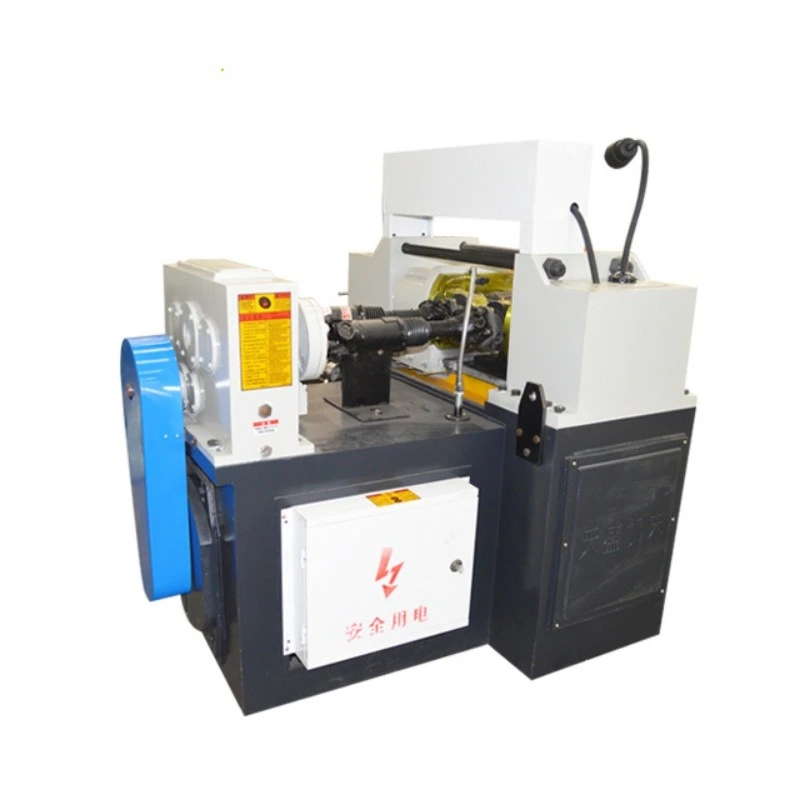

High-Rørgevindvalsemaskinen danner udvendigt gevind på stålrør, rør og andre egnede rørformede emner ved koldvalsning. Rullematricer udøver kontrolleret tryk rundt om emnet for at danne gevindprofilen uden konventionel spånskæring.
For engrosordrer bør maskinvalg baseres på den faktiske rør- og gevindspecifikation. Rørdiameter, vægtykkelse, materiale, gevinddiameter, stigning og gevindlængde påvirker maskinens kapacitet og valg af rullematrice.
Nøglefunktioner
Tre-matricevalsning til rørformede emner
Det tre-valsearrangement påfører tryk rundt om emnet under gevindformning. Denne konfiguration er velegnet til udvendig gevindskæring af rør, rør, konnektorer og andre hule komponenter.
Det passende matricearrangement afhænger af emnets diameter, gevindprofil og den nødvendige produktionsmetode.
Høj-produktion
Maskinen er beregnet til gentagen udvendig trådproduktion, hvor cyklustiden er vigtig.
Sammenlignelige tre-gevindvalsemaskiner fungerer normalt ved spindelhastigheder på ca. 150-720 o/min, afhængigt af model og værktøj. Den faktiske produktionshastighed afhænger af rørdiameter, vægtykkelse, materialetilstand, gevindstigning, gevindlængde og rullematricespecifikation.
Af denne grund bør den faktiske produktionshastighed vurderes i forhold til det specifikke emne i stedet for at behandles som én fast værdi.
Kold udvendig trådformning
De rullende matricer danner tråden gennem plastisk deformation i stedet for at fjerne materiale ved at skære. Processen producerer ingen konventionelle skærespåner og er velegnet til gentagen produktion, når emnets materiale og geometri er passende.
Materialekvalitet, hårdhed og vægtykkelse bør kontrolleres før valg af valseproces, især for rustfrit stål og andre mindre letformede materialer.
Justerbare rullende parametre
Rulletryk, spindelhastighed, matriceposition og rulletid kan justeres i henhold til emnet og gevindspecifikationen.
Dette gør det muligt at konfigurere maskinen til forskellige rør- og gevindkrav inden for dens nominelle kapacitet.
Maskin- og værktøjsevaluering
For ikke--standardapplikationer kan en rørtegning eller fysisk prøve gennemgås, før den endelige maskin- og matricekonfiguration bekræftes.
Dette er nyttigt, når applikationen involverer usædvanlige rørdimensioner, tynde vægge, specielle gevindprofiler, vanskelige materialer eller snævre dimensionskrav.
Tekniske specifikationer
|
Punkt |
Typisk specifikation |
|
Maskintype |
Høj-hastighedsrullemaskine til 3-matricerørsgevind |
|
Rullemetode |
Kold udvendig trådrullning |
|
Arbejdsemne |
Stålrør / rør / passende hulsektion |
|
Rullediameter |
Ø18–90 mm, afhængig af model |
|
Trådstigning |
0,5–6 mm, afhængig af model og profil |
|
Rullemetode |
I-feed/gennem-feed, afhængigt af konfigurationen |
|
Trådlængde |
Bestemt af emne- og matricekonfiguration |
|
Spindelhastighed |
150–720 rpm, modelafhængig |
|
Rullematrice diameter |
Ø120–150 mm, modelafhængig |
|
Rullematricens bredde |
25–70 mm, modelafhængig |
|
Maksimalt rulletryk |
120–170 kN, modelafhængig |
|
Hoveddrivkraft |
3,7–7,5 kW, modelafhængig |
|
Hydraulisk kraft |
2,2–3,7 kW, modelafhængig |
|
Spindel vinkel |
±3 grader til ±7,5 grader afhængig af konfiguration |
|
Elektrisk forsyning |
3-faset; spænding og frekvens angivet før bestilling |
|
Maskinens vægt |
Ca.. 1300–2.500 kg, afhængig af model |
|
Maskinens dimensioner |
Ca.. 1.600–2.000 × 1.500–1.800 × 1.600–2.200 mm, modelafhængig |
Egnede applikationer
Maskinen er velegnet til rørformede emner, der kræver gentagen udvendig gevindformning, især når gevindet er fremstillet på yderdiameteren af et stålrør eller et andet passende metalrør.
Gevindede stålrørsender
Anvendes til rørsektioner, der kræver et udvendigt gevind nær den ene eller begge ender. Typiske krav omfatter en defineret udvendig diameter, vægtykkelse, gevindstigning og gevindlængde. Røret skal have tilstrækkelig godstykkelse og materialeformbarhed til koldtrådsvalsning.
Rørforbindelser og fittings
Velegnet til rørformede konnektorer, gevindmuffer og lignende komponenter fremstillet i batch. Rullematricer vælges i henhold til den nødvendige gevinddiameter, stigning og profil.
Hule mekaniske komponenter
Gælder for rørformede aksler, muffer og andre mekaniske dele, der kræver et udvendigt gevind på en hul sektion. Anvendelsen er velegnet, hvor gentagen gevindproduktion og ensartet gevindgeometri er påkrævet.
Rørformede dele til biler og motorcykler
Kan bruges til udvalgte rørformede komponenter såsom gevindrørssektioner, muffer og mekaniske dele. Egnethed afhænger af rørmateriale, vægtykkelse, gevinddimensioner og påkrævet produktionstolerance.
Maskinkomponenter
Velegnet til maskinproducenter, der producerer gevindrør, rørsektioner, koblinger og andre hule komponenter i gentagne mængder. Maskin- og værktøjskonfiguration kan vælges i henhold til emnedimensioner og gevindkrav.
Hydraulik og væske-systemkomponenter
For hydrauliske eller væskebærende-rør og konnektorer skal den påkrævede gevindstandard, materialekvalitet, dimensionstolerance og tryk-relaterede specifikationer bekræftes fra den tekniske tegning eller gældende standard, før maskinen vælges.
Olie- og gasrelaterede komponenter
For komponenter, der anvendes i olie- og gasudstyr, skal den påkrævede gevindform, dimensionelle tolerance, materialespecifikation og gældende industristandard bekræftes før produktion. Specielle eller regulerede gevindkrav bør vurderes ud fra kundens tegning eller prøve.
Maskinudvalg til engrosordrer
For et præcist tilbud, angiv:
Rør udvendig diameter og vægtykkelse
Materialekvalitet og hårdhed
Gevinddiameter, stigning og standard
Trådlængde
Forventet produktionsmængde
Tegning eller prøve
Lokal spænding og frekvens
Disse parametre bruges til at bestemme den passende maskinkapacitet, rulletryk, matricekonfiguration og elektrisk opsætning.
For distributører og maskingrossister hjælper bekræftelse af disse detaljer før tilbuddet med at undgå at vælge en maskine, der kun er baseret på den nominelle rørdiameter.
Fabriksproduktion og test
Gevindvalsemaskiner har været produceret på fabrikken siden 2003. Produktionsanlægget omfatter cirka 2.600 m² fabriksareal og bearbejdningsudstyr såsom drejebænke, fræseudstyr, tråd-skæremaskiner, et vertikalt bearbejdningscenter, bore- og boreudstyr.
Maskinproduktion omfatter mekanisk komponentbearbejdning, montering, justering og kørende test før afsendelse. CE- og ISO-relaterede fabrikscertificeringer er tilgængelige.
For engrosordrer kan produktions- og testkrav bekræftes i henhold til den aftalte maskinkonfiguration og applikation.
FAQ
Q: Hvilken rørdiameter kan denne maskine rulle?
A: Den gældende diameter afhænger af den valgte model. En typisk tre-matricekonfiguration kan dække ca. Ø18–90 mm, mens det faktiske arbejdsområde skal bekræftes ud fra maskinmodellen og krav til emnet.
Q: Hvad er rullehastigheden?
A: Spindelhastigheden varierer efter maskinkonfiguration. Sammenlignelige tre-matricemaskiner kører normalt inden for ca. 150–720 omdr./min. Den faktiske produktionshastighed afhænger af rørstørrelse, materiale, stigning, gevindlængde og værktøj.
Q: Kan det rulle rustfrit stålrør?
A: Det kan overvejes til egnede anvendelser i rustfrit stål. Den faktiske kvalitet, hårdhed, vægtykkelse og gevindspecifikation bør gennemgås, fordi forskellige rustfrie stål har forskellige formningsegenskaber.
Sp.: Kan der produceres forskellige gevindstigninger?
A: Ja, forudsat at den påkrævede stigning og gevindprofil er inden for den valgte maskin- og matricekonfiguration. Gevindspecifikationen skal bekræftes, før de rullende matricer vælges.
Q: Kan mit rør evalueres før bestilling?
A: Ja. En fysisk rørprøve eller detaljeret tegning kan leveres til teknisk vurdering, især for ikke-standarddimensioner, materialer og gevindprofiler.
Spørgsmål: Hvilke oplysninger skal en distributør give til tilbud?
A: Angiv rørets OD, vægtykkelse, materialekvalitet, gevinddiameter, stigning, gevindstandard, gevindlængde, produktionsmængde, tegning eller prøve og lokal spænding og frekvens. Disse detaljer gør det muligt at evaluere maskin- og værktøjskonfigurationen før tilbud.
